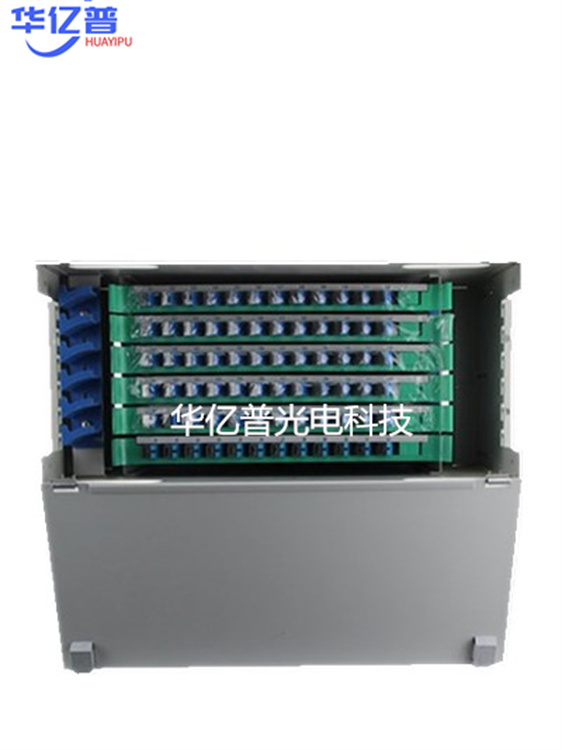

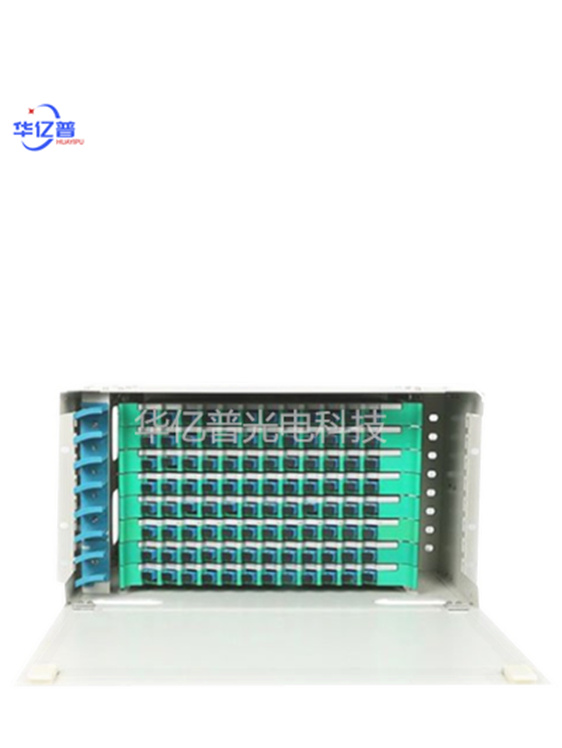

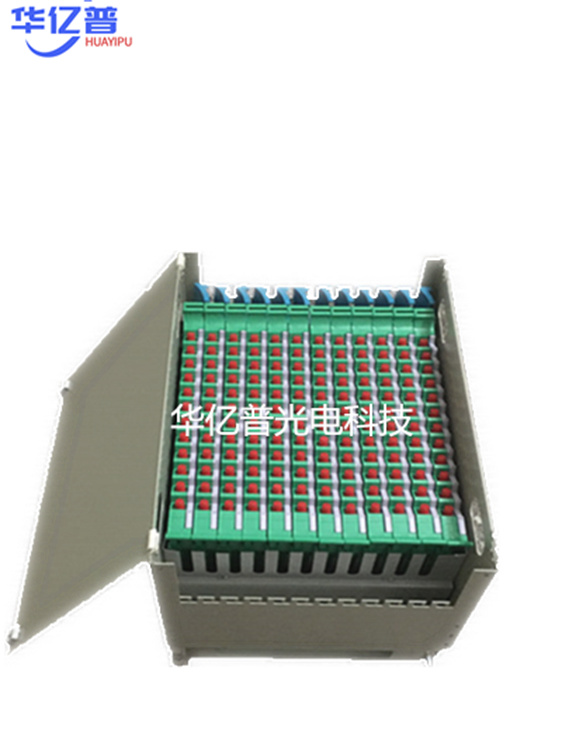

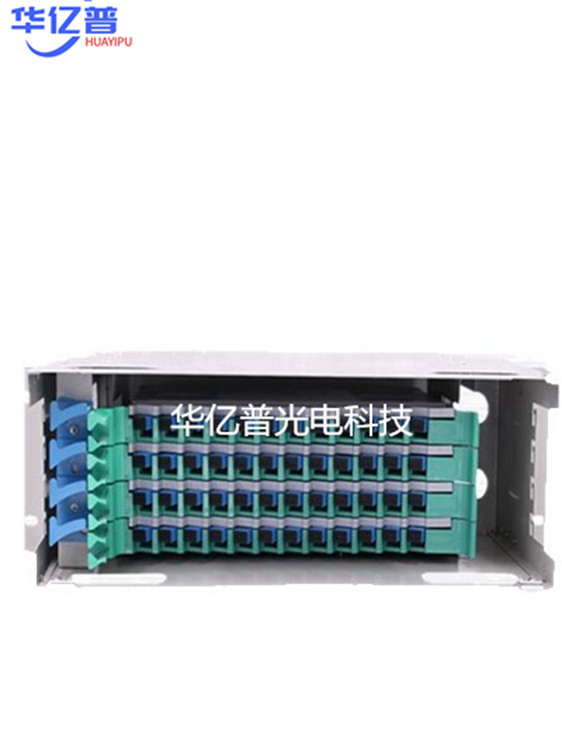

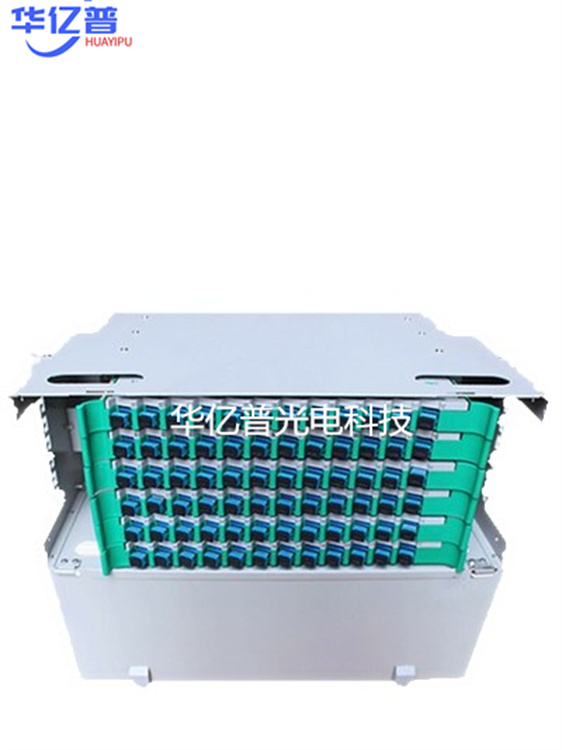

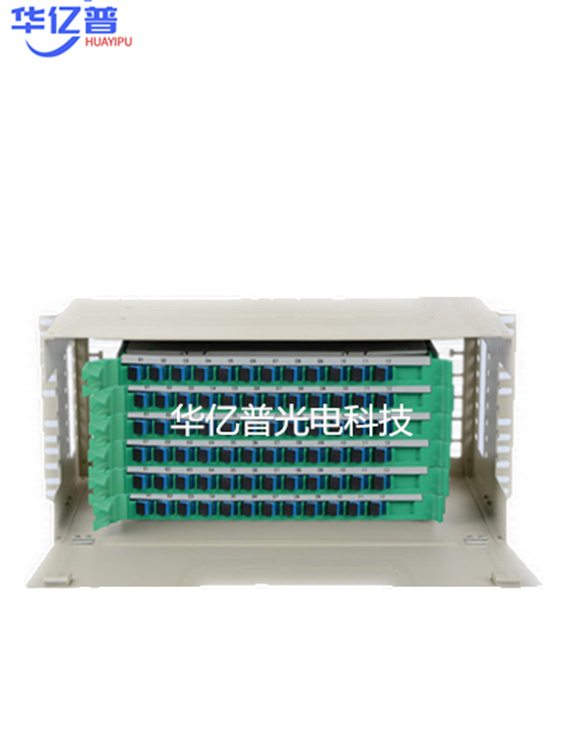

结构特点：1、用19″标准安装界面，适用于多种机架、机柜上的安装

2、采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观3、全模块化设计，全正面化操作，安装灵活、施工维护方便4、抽拉式设计，集熔接配线一体化的熔接配线模块5、适用于束状和带状光缆6、每盘可卡式安装12个FC，SC及ST适配器，适配器正面呈30°角，既保证拉光纤的曲率半径，又可避免激光损伤眼睛7、模块可取出至设备外操作，简单方便8、光缆和尾纤均具有2m以上的盘储空间主要优势：1、标准单元结构尺寸，19英寸标准安装，既可装入配线架机柜，也可改做壁挂安装2、工艺结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实3、大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上4、既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架5、具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存储和保护功能等配线箱内采用抽屉式结构，操作时可抽出，完毕后放回6、在机箱后部有光缆引入孔和固定模块固定后经光缆盘绕架引入分配盒7、光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可8、分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便
